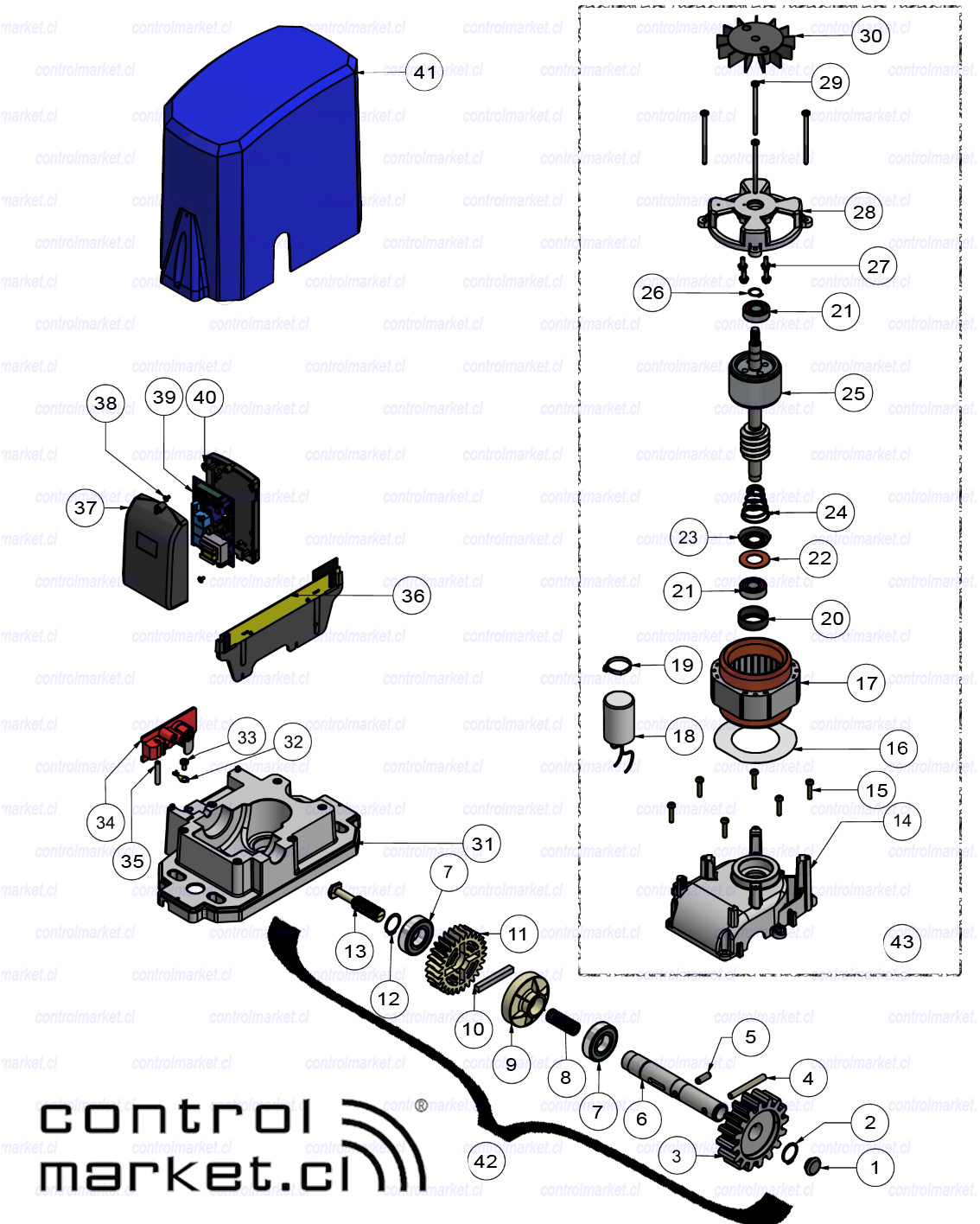

Despiece motor GAREN GRAN KDZ (ex-Veloti 1200/1500)

1.- Tapón eje
2.- Golilla Seegers
3.- Piñón Z23 acero
4.- Pasador Elástico
5.- Pasador de Zinc
6.- Eje del reductor
7.- Rodamiento del Eje reductor
8.- Resorte
9.- Buje nervado
10.- Chaveta
11.- Corona Gran KDZ Z28
12.- Golilla
13.- Espiga desbloqueo GRAN KDZ
14.- Armadura o protector reductor GRAN KDZ
15.- Perno fijación armadura a base (6u)
16.- Aislamiento estator
17.- Estator Q40
18.- Condensador 18uF
19.- Amarra
20.- Camisa rodamiento
21.- Rodamiento del Eje rotor
22.- Golilla Celeron
23.- Golilla Rodamiento
24.- Resorte Cónico
25.- Eje Rotor (inducido + sin fin) GRAN KDZ
26.- Golilla Seegers
27.- Tornillo Hexagonal (4u)
28.- Jaula GRAN KDZ
29.- Pernos Fijación Jaula a Armadura (4u)
30.- Aspa o ventilador
31.- Base Motor GRAN KDZ
32.- Toma a tierra
33.- Perno toma a tierra
34.- Palanca Desbloqueo
35.- Eje Palanca desbloqueo
36.- Sensor Final de Carrera con base
37.- Tapa Caja Central
38.- Perno caja central
39.- Central GAREN Speed Flex
40.- Base caja Central
41.- Tapa Motor GAREN Gran KDZ
42.- Conjunto Reductor GAREN Gran KDZ
43.- Conjunto Motor GAREN Gran KDZ

Si busca el despiece del motor GAREN KDZ 1/2 HP (tapa Verdel) o KDZ 1/4 (tapa burdeos) vea aquí
